Rețea de transport optic 400G

Transponder/Muxponder 400G Introducere în transmisia optică 400G Pentru transmisia optică de mare capacitate 400G la distanță lungă, numai metoda de detectare coerentă poate îndeplini cerințele Q privind rata de eroare a biților de linie. Pentru transmisia actuală 400G la distanță lungă, există trei curente principale...

Trimite anchetă

Introducerea Produsului

Rețea de transport optic cu transponder/Muxponder 400G

Introducere în rețeaua de transport optic 400G

Pentru transmisia optică de mare capacitate 400G la distanță lungă, numai metoda de detectare coerentă poate îndeplini cerințele Q privind rata de eroare a biților de linie. Pentru transmisia actuală de 400G la distanță lungă, există trei metode de modulare principale, modulația PM-16QAM (interval de 75GHZ), modulația PCS-16QAM (interval de 100G HZ) și modul Q de modulare PM-QPSK ( interval de 150 GHz). În prezent, ce se poate realiza Distanțele maxime de transmisie sunt de 600 km, 1000 km și, respectiv, 3000 km și mai mult. Rețea de transport optic 400G

În viitor, vom menține o cooperare aprofundată în transmisia la distanță lungă a rețelei existente 400G QPSK, extinderea benzii de spectru ultra-larg C6T + L6T și tehnologia de rețea integrală a legăturii fotoelectrice pentru a promova viteza ultra-înaltă, distanța ultra-lungă. , capacitate ultra-mare, spectru ultra-larg și alte probleme cheie. Cercetările tehnice și descoperirile ajută rețelele OTN să evolueze către lățime de bandă mare, latență scăzută, eficiență ridicată, flexibilitate, securitate și fiabilitate și să realizeze interconectare de mare viteză integrală și programare flexibilă complet optică a rețelelor de putere de calcul. Pe această bază, vom continua să promovăm evoluția tehnologiei de comunicații optice de nouă generație, să construim o bază solidă integrală pentru rețelele de energie de calcul și să contribuim la dezvoltarea economiei digitale.

Capacitate mare

Soluțiile integrate FB-LINK 400G includ multiplexoare/demultiplexoare, amplificatoare și comutatoare optice cu amprentă redusă de 1U pentru a facilita migrarea ușoară la rețelele 400G cu performanțe optime.

Reducere de costuri

Produsele 400G DWDM/OTN măresc capacitatea rețelei pe lungime de undă, cresc eficiența spectrală și reduc costul pe bit în aplicațiile DCI, metrou și pe distanțe lungi.

Upgrade simplu și rapid

Utilizați module conectabile pentru a adăuga cu ușurință capacitate, pentru a reduce în mod semnificativ consumul de energie, pentru a simplifica întreținerea și asistența și pentru a activa o adevărată arhitectură de tip pay-as-you-go.

capacitate mare

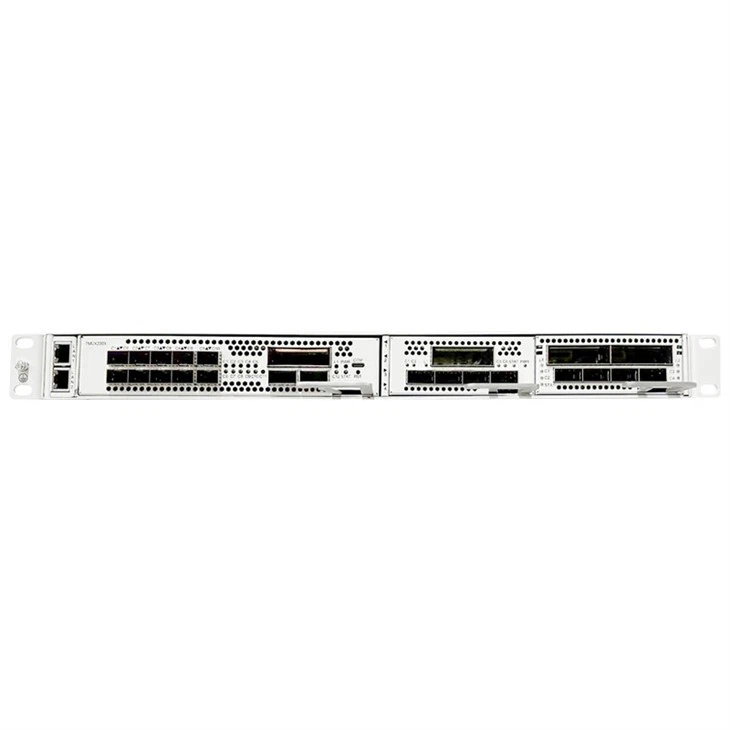

Șasiu flexibil, modular 1U, cu o capacitate de până la viteze de 1,6 Tb/s. Optimizează bugetele de legătură oferind performanțe mai bune într-un spațiu mai mic la un cost pe bit mai mic.

Tabelul parametrilor

Indexul parametrilor		Descrie

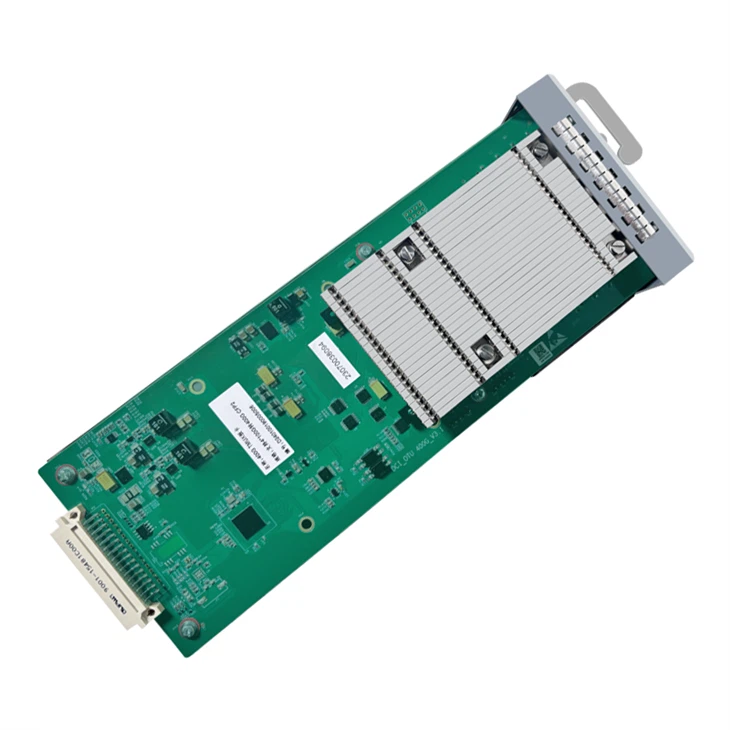

Capacitate maximă a unei singure plăci		Transmisie bidirecțională cu două canale 4100G Transmisie unidirecțională cu două canale 4100G Echipat cu tehnologii flexibile de modulare coerentă: DP-16QAM, DP-8QAM, DP-QPSK. Echipat cu o varietate de tehnologii de corectare a erorilor FEC: oFEC, CFEC, SCFEC, SDFEC.
Gama de lungimi de undă (frecvență).		DWDM:1529,16nm-1567,14nm(191,3THz{-196,05THz)
Modul de modulare pe linie		DP-QPSK@100G;DP-16QAM@200G;DP-8QAM@200G;DP-QPSK@200G DP-8QAM@300G;DP-16QAM@400G
protocol de linie		OpenROADM/OpenZR+/SCFEC
Toleranță la dispersie		±40000ps/nm@100G
Toleranță OSNR		<11.5dB@100G DP-QPSK;<18.5dB@200G DP-8QAM;<21.5dB@200G DP-16QAM; <14dB@200G DP-QPSK; ＜19dB@300G DP-8QAM; ＜22dB@400G DP-16QAM
Tip de acces la serviciu		100GE, 100GE KR4, OTU4 și 100G FlexE
Dimensiunea plăcii		175(L)×40(Î)×209(D)(mm)
Cerințe de mediu	Temperatura de Operare	-5 grade ~ 45 de grade
	temperatura de depozitare	-40 grade ~ 85 de grade
	Umiditate relativă	5% ~ 95% fără condens
Siguranță și EMC		Respectă standardele FCC, UL, CE, TUV, CSA
Consumul de energie		＜100W

Arhitectura Visual B/S realizează managementul în timp real
Puteți verifica cu ușurință datele importante, alarmele, rapoartele și multe altele prin gestionarea WEB oricând la fața locului sau de la distanță.

20240115103429

Rețea de transport optic 400G porturi multi-rată pentru transmisia prin legături

Arhitectura flexibilă cu o interfață client 4x QSFP28 permite folosirea aceluiași dispozitiv în mai multe aplicații.

20240301100631

1. Port de linie 400G CFP2-DCO 2. Port de client 100G ZR4/ER4/LR4/SR4/CWDM4

Carcasă cu un singur canal de la 100G la 400G

Încă din 2018, FB-LINK a făcut echipă cu Congo Telecom pentru a utiliza 100G CFP cu un singur operator pentru a efectua lucrări de testare a echipamentelor de la Pointe-Noire la Brazzaville și a atins o distanță de transmisie de până la 500 km. În 2020, FB-LINK a cooperat cu Biroul de Conservare a Apei din Xinjiang pentru a finaliza verificarea completă a transmisiei optice cu spectru ultra larg, cu o singură lungime de undă, 400G, de mare capacitate, pe rețeaua existentă, realizând o distanță de transmisie de peste 800 km. În 2022, FB-LIN a simulat lungimea rețelei existente, pierderea și marja de întreținere în laborator, a efectuat verificarea transmisiei 400G QPSK pe baza cerințelor rețelei existente și a atins o distanță de transmisie de 3038 km cu 49 de intervale fără releu de alimentare.
