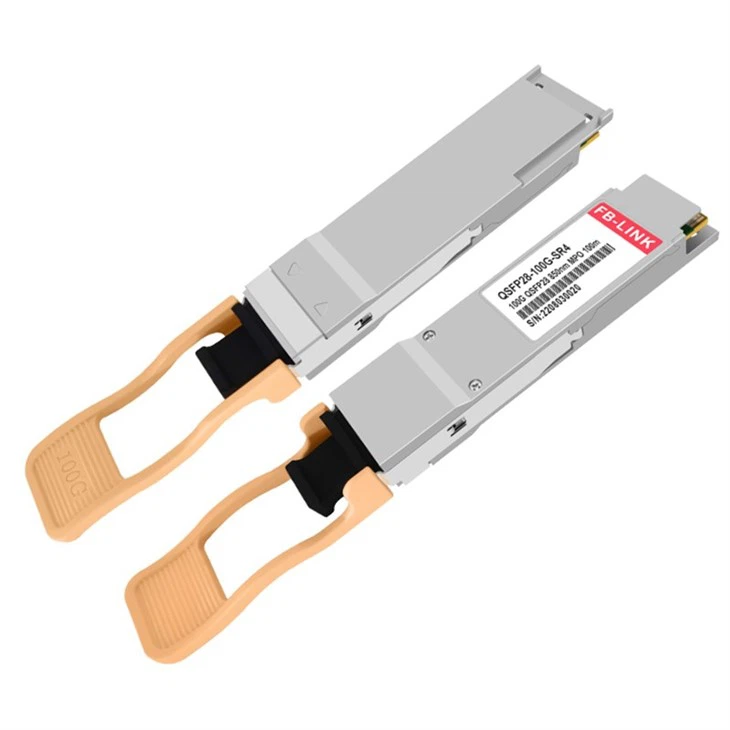

QSFP28 SR4



QSFP28 SR4 este un modul optic Quad Small Form-Factor Pluggable (QSFP28 SR4) paralel de 100 Gb/s. Oferă o densitate crescută a porturilor și economii totale ale costurilor sistemului. Modulul optic full duplex QSFP28 SR4 oferă 4 canale independente de transmisie și recepție, fiecare capabil să funcționeze la 25 Gb/s pentru o rată de date agregată de 100 Gb/s pe 100 de metri de fibră multimod OM4. Un cablu panglică cu fibră optică cu un conector MTP/MPO poate fi conectat la mufa modulului QSFP28. Alinierea corectă este asigurată de știfturile de ghidare din interiorul recipientului. De obicei, cablul nu poate fi răsucit pentru alinierea corectă canal la canal. Conexiunea electrică se realizează printr-un conector de tip 38-pin cu muchie conform MSA. Modulul funcționează cu o singură sursă de alimentare de 3,3 V. Semnalele de control global LVCMOS/LVTTL, cum ar fi modul prezent, resetare, întrerupere și modul de putere scăzută, sunt disponibile împreună cu modulele. Este disponibilă o2-interfață serială cu fir pentru a trimite și a primi semnale de control mai complexe și pentru a primi informații digitale de diagnosticare. Canalele individuale pot fi abordate, iar canalele neutilizate pot fi oprite pentru o flexibilitate maximă de proiectare. Produsul este proiectat cu factor de formă, conexiune optică/electrică și interfață de diagnosticare digitală conform Acordului cu surse multiple QSFP28 (MSA). A fost proiectat pentru a satisface cele mai dure condiții externe de funcționare, inclusiv temperatură, umiditate și interferențe EMI. Modulul oferă o funcționalitate foarte ridicată și o integrare a caracteristicilor, accesibilă printr-o interfață serială cu două fire.





● Transmisie OM4 MMF de până la 100 m

● Temperatura carcasei de operare: 0 până la 70 de grade

● Alimentare unică de 3,3 V

● Consum maxim de energie 2W

● Conector optic MTP/MPO











100GBASE QSFP28 SR4 are o lungime de undă centrală de 850 nm și poate oferi patru canale de trimitere și recepție independente, fiecare cu o viteză de funcționare de până la 25G. Distanța de transmisie atunci când este utilizată cu fibra multimod OM3 este de 70 m, iar când este utilizată cu fibră multimod OM4, distanța de transmisie este de 100 m.



Figura 3 arată orientarea fațetelor de fibre multimodale ale conectorului optic. Tabelul 1 oferă alocarea benzii.



Transceiver-ul optic 100G QSFP28 SR4 de la FB-LINK a fost testat cu succes prin următoarea listă de comutatoare:
