10G SFP+ LR
În cele mai multe cazuri, transceiverele optice sunt utilizate în atât de multe industrii, deoarece fac posibilă o comutare simplă pentru a sprijini diferitele tipuri de cablare și formate de transmisie ale companiilor.
- Introducerea Produsului
FB-LINK este o întreprindere de înaltă tehnologie specializată în cercetare și dezvoltare, producție, vânzări și servicii de produse de comunicații optice. Fondată în 2012, compania are peste 300 de angajați și a adunat un număr mare de talente seniori din industrie. FB-LINK este un furnizor global de soluții de ultimă generație pentru transmisie optică flexibilă, de mare capacitate, bazată pe tehnologia DWDM. Tehnologia de pionierat a FB-LINK este rezultatul unei misiuni puternice de cercetare și dezvoltare, care se întinde pe distanțe mari și depășește limitele unei lumi conectate inteligent.
Avantajele noastre
Companie condusă de cercetare și dezvoltare
Tehnologia de vârf este forța motrice pentru dezvoltarea durabilă a FB-LINK. Avem o echipă de cercetare și dezvoltare de înaltă calitate. Personalul de bază în cercetare și dezvoltare este medici și maeștri, reprezentând aproape 50% din numărul total de angajați.
Capacitatea de producție în masă
Compania noastră are echipamente de producție și testare de primă clasă și un atelier curat de un milion de nivel, care acoperă o suprafață de peste 1.600 de metri pătrați în Shenzhen, așa că avem o scară de capacități de producție în masă.
Calitate fiabilă a produsului
Compania noastră controlează strict toate aspectele producției pentru a se asigura că performanța și calitatea produselor expediate ating niveluri de clasă mondială. ROHS, ISO 14001, ISO 9001, CE și alte certificări dovedesc rigoarea noastră.
Furnizor global de servicii
Departamentul de servicii al FB-LINK are în prezent peste 10 sucursale în Asia de Sud-Est și Africa, angajate în implementarea, operarea, întreținerea și gestionarea rețelelor optice.

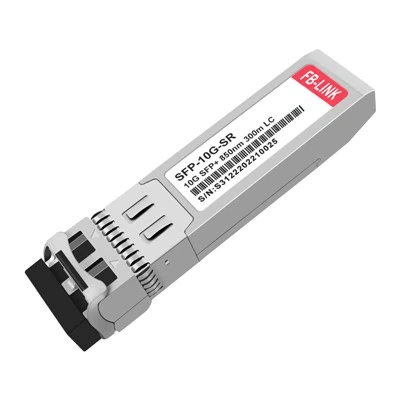

Transceiverele SFP+ de 10 Gb/s SR 300m sunt transceiver SFP+ cu factor de formă mic conectabile, concepute pentru a fi utilizate în 10-conexiuni Gigabit multi-rate. Transmițătorul VCSEL de 850 nm de înaltă performanță și receptorul PIN de înaltă sensibilitate oferă performanțe superioare pentru aplicațiile Ethernet la conexiuni de până la 300 m pe MMF OM3.
Într-o lume rapidă a centrelor de date și a rețelelor, cererea de transmisie de date de mare viteză și pe distanțe lungi nu a fost niciodată mai mare. Pe măsură ce organizațiile se bazează din ce în ce mai mult pe echipamentele de rețea de 100 Gbps pentru a-și susține operațiunile mari de date, nevoia de QSFP ZR4 de 100 Gbps a devenit primordială.
25GBASE-SR este un modul optic care oferă conectivitate de mare viteză pe distanțe scurte. Face parte din standardul 25 Gigabit Ethernet (GbE), care este conceput pentru a susține nevoile tot mai mari de lățime de bandă ale centrelor de date moderne.
10G BIDI SFP+ 40KM este un modul optic de transmisie de mare viteză, care are caracteristicile transmisiei bidirecționale cu un singur mod. Aceasta înseamnă că necesită o singură fibră optică pentru a realiza transmisia bidirecțională, ceea ce o face și mai convenabilă în aplicațiile practice.
40G QSFP+ LR4 este un modul de transmisie optică de înaltă performanță care poate fi utilizat în aplicații precum centre de date, rețele de întreprindere și rețele de comunicații. Folosește patru lungimi de undă de fibră optică pentru a transmite semnale, fiecare lungime de undă transmite 10G de date și o rată totală de transmisie de 40G.
Modulul QSFP 40G ER4 este proiectat pentru a fi utilizat în debitul Ethernet 40GBASE de până la 40 km prin fibră monomod (SMF) folosind o lungime de undă de 1310 nm prin conectori LC duplex. Acest transceiver este compatibil cu standardele QSFP+ MSA, IEEE 802.3bm 40GBASE ER4 și OTU3.

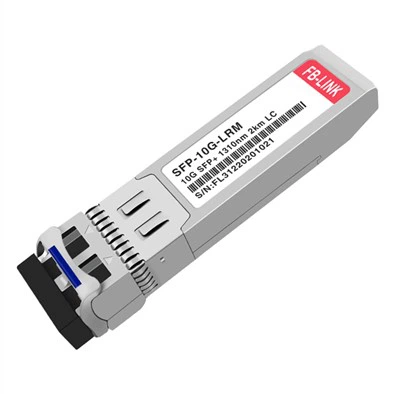

10G SFP+ 2KM este un echipament de transmisie cu fibră optică de mare viteză. Principalele sale caracteristici sunt viteza de transmisie rapidă, lățimea de bandă mare și stabilitatea semnalului. În comunicațiile de rețea, echipamentele tradiționale 1GbE nu mai pot satisface nevoile oamenilor. Prin urmare, aplicarea 10G SFP+ 2KM devine din ce în ce mai răspândită.
Modulul optic QSFP 40G SR4 este o aplicație Ethernet cu patru canale, conectabilă, paralelă, cu fibră optică QSFP+transceiver 40G. Acest transceiver cu fibră optică este un modul de performanță pentru aplicații de interconectare și comunicații de date pe mai multe benzi pe distanțe scurte.
Acest produs este un modul transceiver QSFP 40G 80KM conceput pentru aplicații de comunicații optice conforme cu standardul Ethernet 40GBASE. Modulul convertește 4 canale de intrare de date electrice de 10,3125 Gb/s în 4 canale de semnale optice LAN WDM și apoi le multiplexează într-un singur canal pentru transmisie optică de 40 Gb/s.
În lumea tehnologică, transceiverele optice sunt o componentă hardware vitală pentru mai multe industrii. Adesea, transceiverele optice sunt utilizate în instalațiile hardware de rețea. În cele mai multe cazuri, transceiverele optice sunt utilizate în atât de multe industrii, deoarece fac posibilă o comutare simplă pentru a sprijini diferitele tipuri de cablare și formate de transmisie ale companiilor.
Clasificarea transceiver-urilor optice
Un modul transceiver optic este un dispozitiv care convertește semnalele electrice în semnale optice și invers, permițând transmiterea datelor prin fibră optică. Este o componentă esențială în sistemele de comunicații optice, permițând transmiterea de date la viteză mare și la distanță lungă. Există mai multe tipuri de module optice transceiver disponibile pe piață, fiecare proiectat pentru aplicații specifice și cerințe de rețea. Cele mai comune tipuri includ:
Transceiver SFP (Small Form-Factor Pluggable).
Acestea sunt module compacte care acceptă rate de date de până la 10 Gbps și sunt utilizate pe scară largă în rețelele Ethernet. Transceiverele SFP sunt interschimbabile la cald și pot suporta diverse interfețe optice și electrice.
Transceiver QSFP
Transceiverele Quad Small Form-Factor Pluggable (QSFP) sunt capabile de rate de date mai mari, variind de la 40 Gbps la 400 Gbps. Sunt utilizate în mod obișnuit în centrele de date și în aplicațiile de calcul de înaltă performanță.
Transceiver XFP
Transceiverele XFP acceptă rate de date de până la 10 Gbps și sunt utilizate în mod obișnuit în rețelele de fibră optică. Ele sunt adesea utilizate în echipamentele de telecomunicații și rețele.
Transceiver CFP
Transceiverele C cu factor de formă conectat (CFP) sunt proiectate pentru aplicații de rețea de mare viteză, care acceptă rate de date de până la 100 Gbps. Sunt utilizate în mod obișnuit în centrele de date și rețelele de telecomunicații.
Transceiver GBIC
Transceivele Gigabit Interface Converter (GBIC) au fost utilizate pe scară largă în trecut, dar acum sunt înlocuite cu module mai mici cu factor de formă, cum ar fi SFP. Acceptă rate de date de până la 1 Gbps.
Aplicarea transceiver-urilor optice
Transceiverele optice sunt utilizate pe scară largă în sistemele de comunicații cu fibră optică pentru transmiterea de date pe distanțe lungi, cu lățime de bandă mare și pierderi reduse de semnal. Ele sunt componente cheie în rețelele de telecomunicații, inclusiv rețelele de distanță lungă și rețelele metropolitane.
Transceiverele optice joacă un rol vital în centrele de date, unde conectivitatea de mare viteză și lățime de bandă este esențială. Acestea sunt folosite pentru a conecta servere, comutatoare și dispozitive de stocare în centrul de date, asigurând un transfer de date rapid și fiabil.
Transceiverele optice sunt folosite în rețelele Ethernet pentru a oferi conexiuni de mare viteză. Vitezele comune includ 1 Gigabit pe secundă (GbE), 10 GbE, 25 GbE, 40 GbE și 100 GbE. Sunt utilizate pentru interconectarea comutatoarelor, routerelor și a altor echipamente de rețea.
În sistemele de comunicații fără fir, transceiverele optice sunt utilizate în rețeaua de backhaul pentru a conecta stațiile de bază și pentru a oferi legături de mare capacitate. Aceștia sprijină transmiterea datelor între turnurile de celule și rețeaua centrală.
Principiul de funcționare al transceiverelor optice
Transceiverele optice sunt dispozitive utilizate în sistemele de comunicații prin fibră optică pentru a transmite și primi date prin fibre optice. Ele sunt utilizate în mod obișnuit în aplicații precum telecomunicații, centre de date și echipamente de rețea. Transceiverele optice combină funcționalitatea atât a unui transmițător, cât și a unui receptor într-un singur pachet. Să împărțim funcționarea lor în două componente principale: emițătorul și receptorul.
Transmiţător
Secțiunea emițător a unui transceiver optic este responsabilă pentru conversia semnalelor electrice în semnale optice. Iată cum funcționează în general:
- Conversie electrică în optică:Semnalul electric de intrare, de obicei sub formă de date digitale, este mai întâi procesat de circuitele electronice ale transmițătorului. Acest circuit codifică datele într-un format adecvat pentru transmisie, cum ar fi utilizarea modulării în amplitudine a impulsurilor (PAM) sau a altor scheme de modulație.
- Dioda laser:Semnalul electric codificat este apoi transmis unei diode laser, care este un dispozitiv semiconductor care emite lumină coerentă atunci când este aplicat un curent electric. Dioda laser convertește semnalul electric într-un semnal optic prin modularea intensității luminii emise în funcție de datele codificate.
- Ieșire optică:Semnalul optic modulat este cuplat într-o fibră optică folosind o lentilă sau o coadă de fibră. Fibra optică transportă semnalul pe distanțe lungi, permițând transmisie de mare viteză și pierderi reduse.
Receptor
Secțiunea receptor a unui transceiver optic este responsabilă pentru convertirea semnalelor optice înapoi în semnale electrice. Iată o prezentare generală a modului în care funcționează:
- Conversie optică în electrică:La capătul de recepție, semnalul optic transmis prin fibră este recepționat de o fotodiodă. Fotodioda este un dispozitiv semiconductor care absoarbe lumina primită și generează un curent electric corespunzător.
- Amplificare și conversie:Curentul electric generat de fotodiodă este de obicei foarte slab și trebuie amplificat. Curentul este amplificat de un amplificator de transimpedanță (TIA) pentru a obține un semnal electric utilizabil.
- Procesare a semnalului:Semnalul electric amplificat este apoi procesat de circuitele electronice ale receptorului pentru a decoda datele transmise. Aceasta implică sarcini precum condiționarea semnalului, egalizarea și demodularea, în funcție de schema de modulație utilizată în timpul transmisiei.
- Ieșire:Semnalul electric procesat este în cele din urmă scos la ieșire într-un format adecvat, cum ar fi un flux de date digitale sau un semnal analogic, pentru procesare și utilizare ulterioară de către sistemul de recepție.
Lucruri de luat în considerare înainte de a alege transceiverele optice
Fiți clar de circumstanțele rețelei dvs.
Trebuie să vă asigurați ce fel de rețea implementați. Să luăm un exemplu de Gigabit Ethernet, există patru standarde, inclusiv 1000BASE-T, 1000BASE-SX, 1000BASE-LX, 1000BASE-CX. Odată ce ai ales standardul, alegi și mediul de transmisie. 1000BASE-T este proiectat pentru cablarea existentă de Categoria 5, 1000BASE-CX este proiectat pentru STP (Shielded Twisted Pair), iar restul sunt proiectate pentru fibră optică, dar trebuie să acordați atenție lungimii de undă și modurilor de fibră.
Verificați modul Fibră de care aveți nevoie.
Fibra multimodală (MMF) și fibra monomodală (SMF) sunt tipurile de fibre de bază care au fost folosite până acum. Fibra multimodă este proiectată cel mai bine pentru distanțe scurte de transmisie și este potrivită pentru utilizarea în sisteme LAN și supraveghere video. Fibra monomod este proiectată cel mai bine pentru distanțe mai lungi de transmisie, care este utilizată în aplicații care au nevoie de lățime de bandă care va călători pe distanțe lungi.
Asigurați-vă că aveți nevoie de Full-Duplex sau Half-Duplex.
Unele cipuri vor folosi doar configurația full-duplex. Selectarea comutatoarelor, HUB-urilor sau transceiver-urilor cu modul semi-duplex poate cauza pierderi și conflicte. Alegeți doar full-duplex, cu excepția cazului în care credeți că aplicația dvs. poate suporta half-duplex. În prezent, interfețele Ethernet de pe comutator funcționează la 10, 100 sau 1000 Mbps sau 10.000 Mbps și în modul full-duplex sau semi-duplex.
Înțelegeți pe deplin sensul parametrului de bază.
Eticheta de pe carcasă conține informații precum marca, unitatea de stocare (SKU), tipul de formă, lungimea de undă și domeniul de transmisie. Toți acești parametri ar trebui să fie compatibili cu cerințele dispozitivului.
Precauții pentru utilizarea transceiverelor cu fibră optică
Transceiverele cu fibră optică sunt dispozitive plug and play. Atunci când le conectați cu alte dispozitive de rețea, ar trebui luați în considerare câțiva factori. Este mai bine să alegeți o locație plată și sigură pentru a instala transceiver-ul cu fibră și, de asemenea, trebuie să lăsați puțin spațiu în jurul transceiver-ului cu fibră pentru ventilație.
Lungimea de undă a modulului optic introdus în transceiver-ul optic ar trebui să fie consecventă. Cu alte cuvinte, dacă lungimea de undă a modulului optic de la un capăt al transceiver-ului optic este de 1310 nm sau 850 nm, lungimea de undă a modulului optic de la celălalt capăt al transceiver-ului optic ar trebui să fie, de asemenea, consecventă. În același timp, rata transceiver-ului optic și modul optic trebuie să fie aceeași: modulul optic gigabit trebuie utilizat cu transceiver-ul optic gigabit. În plus, tipurile de module optice de pe transceiver-urile cu fibră optică utilizate în perechi ar trebui să fie, de asemenea, aceleași.
Jumperul introdus în transceiver-ul cu fibră optică trebuie să se potrivească cu portul transceiver-ului cu fibră optică. În general, jumperul de fibră optică SC este utilizat pentru a conecta transceiver-ul cu fibră optică la portul SC, în timp ce jumperul de fibră optică LC trebuie introdus în portul sfpgsfp + al transceiver-ului cu fibră optică.
Este necesar să se confirme dacă transceiver-ul optic acceptă transmisie full duplex sau half duplex. Dacă transceiver-ul cu fibră optică care acceptă modul full duplex este conectat la comutatorul sau hub-ul care acceptă modul semiduplex, va cauza pierderi serioase de pachete.
Temperatura de lucru a transceiver-ului cu fibră optică trebuie menținută într-un interval adecvat, altfel transceiver-ul cu fibră optică nu va funcționa. Parametrii transceiver-urilor cu fibră optică de la diferiți furnizori pot fi diferiți.
Onoruri și certificate
Până în prezent, FB-LINK a obținut peste 65 de brevete de invenție și peste 90 de drepturi de autor pentru software. A devenit o întreprindere națională de înaltă tehnologie. În plus, a obținut de mai multe ori sprijinul fondului național de inovare în domeniul securității internetului.
Fabrică și service
FB-LINK are o echipă tehnică cu capabilități puternice de inginerie, instalare și management de proiect, care se poate ocupa de implementări de rețea end-to-end pentru TSP, CSP, MSO de cablu și întreprinderi mari. Tehnicienii profesioniști pot oferi soluții unice, cum ar fi implementarea la fața locului.
Ghid final de întrebări frecvente pentru transceiver-uri optice
