100G QSFP28 LA 4X25G SFP28 AOC
Cablurile optice active (AOC) FB-LINK 100G QSFP28 la 4x 25G SFP28 oferă profesioniștilor IT o soluție de interconectare rentabilă pentru îmbinarea adaptoarelor gazdă, switch-urilor și serverelor compatibile cu 100G QSFP28 și 25G SFP28. Pentru aplicațiile obișnuite, utilizatorii pot instala acest cablu de separare sau separator între un port QSFP28 disponibil pe comutatorul 100GE și pot alimenta până la 4 comutatoare 25GE activate SFP28 în amonte. Fiecare cablu are un singur conector QSFP28 compatibil SFF-8436, evaluat pentru 103 Gb/s la un capăt și 4 conectori SFF-8431 complicati SFP28 evaluați pentru 25,78 Gb/s fiecare la celălalt capăt.
- Introducerea Produsului

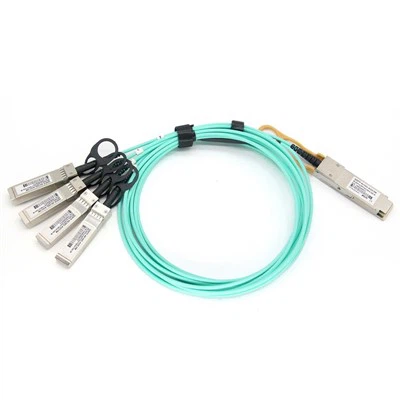

Cabluri optice active de la 100G QSFP28 la 4x 25G SFP28
Caracteristici
1. Conector QSFP28 compatibil SFF-8436
2. 4x conectori SFP28 conformi SFF-8431
3. Interfață electrică conectabilă la cald
4. Transmițător VCSEL 850nm
5. Receptor foto-detector PIN
6. Circuite interne CDR atât pe canalul receptor, cât și pe cel al emițătorului
7. Consum redus de energie < 2,5 W (QSFP28) < 1 W (SFP28)
8. Lungime de până la 70 m folosind OM3 MMF și 100 m folosind OM4 MMF
9. Intervalul de temperatură al carcasei de operare 0 grade până la +70 grade
10. Carcasă integral metalică pentru performanță EMI superioară
11. Conform RoHS-6 (fără plumb)
Aplicații
1. IEEE 802.3bm 100GBASE-SR4
2. IEEE 802.3by 25GBASE-SR
3. InfiniBand SDR/DDR/QDR
4. Clustere de calcul de înaltă performanță (HPC).
5. Servere, comutatoare, stocare
Specificația interfeței QSFP28
| Parametru | Descriere |
| Factor de formă a modulului | QSFP28 (suporta SFF8436) |
| Rata de date | 25,78125 Gbps |
| BER | <10-12 |
| Temperatura carcasei de operare | 0 până la + 70ºC |
| Temperatura de depozitare | -20 până la + 85º |
| Tensiunea de alimentare | 3.3V |
| Curent de alimentare | 560mA tipic |
| Disiparea puterii | <2.5W, Level 2 |
| Interfață de management serială | 2C (suporta SFF8436) |
Caracteristici optice și electrice
Următoarele caracteristici optice sunt definite în mediul de operare recomandat, dacă nu se specifică altfel.
|
Parametru |
Simbol |
Min |
Tipic |
Max |
Unitate |
Note |
|
|
Transmiţător |
|||||||
|
Lungimea de undă centrală |
λc |
840 |
850 |
860 |
Nm |
- |
|
|
Lățimea spectrală RMS |
∆λ |
- |
- |
0.6 |
Nm |
- |
|
|
Puterea medie de lansare, pe fiecare bandă |
Put |
-8.4 |
- |
2.4 |
Dbm |
- |
|
|
Amplitudinea de modulație optică (OMA), fiecare bandă |
OMA | -6.4 |
3 |
Db |
- |
||
|
Raportul de extincție |
ER |
3 |
- |
- |
dB |
- |
|
|
Putere de vârf, pe fiecare bandă |
4 |
Dbm |
- |
||||
|
răscumpărător și dispersie penalizare (TDP), fiecare bandă |
TDP |
4.3 |
Db |
- |
|||
|
Puterea medie de lansare de OFF transmițător, fiecare bandă |
-30 |
Db |
- |
||||
|
Coordonatele măștii de ochi: X1, X2, X3, Y1, Y2, Y3 |
VALORI DE SPECIFICAȚIE 0.3,0.38,0.45,0.35,0.41.0.5 |
Rata lovituri=5x10-5 |
|||||
|
Receptor |
|||||||
|
Lungimea de undă centrală |
λc |
840 |
850 |
860 |
Nm |
- |
|
|
Sensibilitatea receptorului stresată în OMA, fiecare bandă |
-5.2 |
Dbm |
1 |
||||
|
Putere medie maximă la receptor intrare, fiecare bandă |
2.4 |
Dbm |
- |
||||
|
Reflectanta receptorului |
-12 |
Db |
- |
||||
|
Putere de vârf, pe fiecare bandă |
4 |
Dbm |
- |
||||
|
LOS Assert |
-30 |
Dbm |
- |
||||
|
LOS De-Assert – OMA |
-7.5 |
Dbm |
- |
||||
|
Histerezis LOS |
0.5 |
Db |
- |
||||
Notă: 1. Măsurat cu semnalul de testare de conformitate la TP3 pentru BER=10e-12
Specificații interfeței SFP28
|
Parametru |
Descriere |
|
Factor de formă a modulului |
SFP28 (suporta SFF8431/SFF8432/SFF8472) |
|
Rata de date a canalului |
25,78125 Gbps |
|
BER |
<10-12 |
|
Temperatura carcasei de operare |
0 până la + 70ºC |
|
Temperatura de depozitare |
-20 până la + 85ºC |
|
Tensiunea de alimentare |
3.3V |
|
Curent de alimentare |
180m tipic |
|
Interfață de management serială |
I2C (suporta SFF8472) |
Caracteristici optice
Următoarele caracteristici optice sunt definite în mediul de operare recomandat, dacă nu se specifică altfel.
|
Parametru |
Simbol |
Min. |
Tipic |
Max |
Unitate |
Note |
|
Transmiţător |
||||||
|
Lungimea de undă centrală |
λt |
840 |
850 |
860 |
Nm |
|
|
Lățimea spectrală RMS |
P.m |
- |
- |
0.6 |
Nm |
|
|
Putere optică medie |
Pavg |
-8.4 |
- |
2.4 |
Dbm |
2 |
|
Raportul de extincție |
ER |
2 |
- |
- |
Db |
3 |
| Putere optică OMA |
PoMA |
-6.4 |
- |
3 |
dB |
|
| Transmițător și închidere cu ochi de dispersie (TDEC), fiecare bandă |
TDEC |
- |
- |
4.3 |
Db |
|
|
Coordonatele măștii pentru ochi: X1, X2, X3, Y1, Y2, Y3 |
VALORI DE SPECIFICAȚIE {{0}}.3,0.38,0.45,0.35,0.41.0.5 |
Rata lovituri=5x10-5 | ||||
| Swing de intrare de date diferențiale | VIN, PP | 40 | 1000 | Mv | ||
|
Receptor |
||||||
|
Lungimea de undă centrală |
λr |
840 |
850 |
860 |
Nm |
|
| Sensibilitatea receptorului stresată în OMA, pe fiecare bandă |
|
- |
- |
-5.2 |
Dbm |
|
| Putere medie maximă la intrarea receptorului, fiecare lan |
- |
- |
2.4 |
Dbm |
|
|
| Putere medie minimă la receptor, pe fiecare bandă |
|
-10.3 |
- |
|
Dbm |
|
| Reflectanta receptorului |
|
- |
- |
-12 |
Db |
|
| LOS De-Assert | PIERDUT |
- |
- |
-7.5 |
dBm |
|
