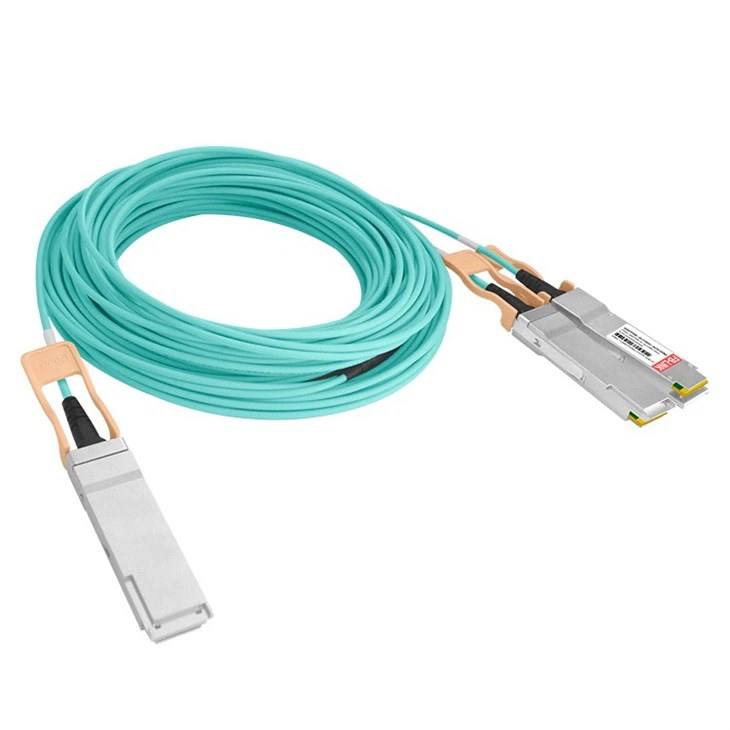

Mellanox 200G HDR QSFP56 AOC

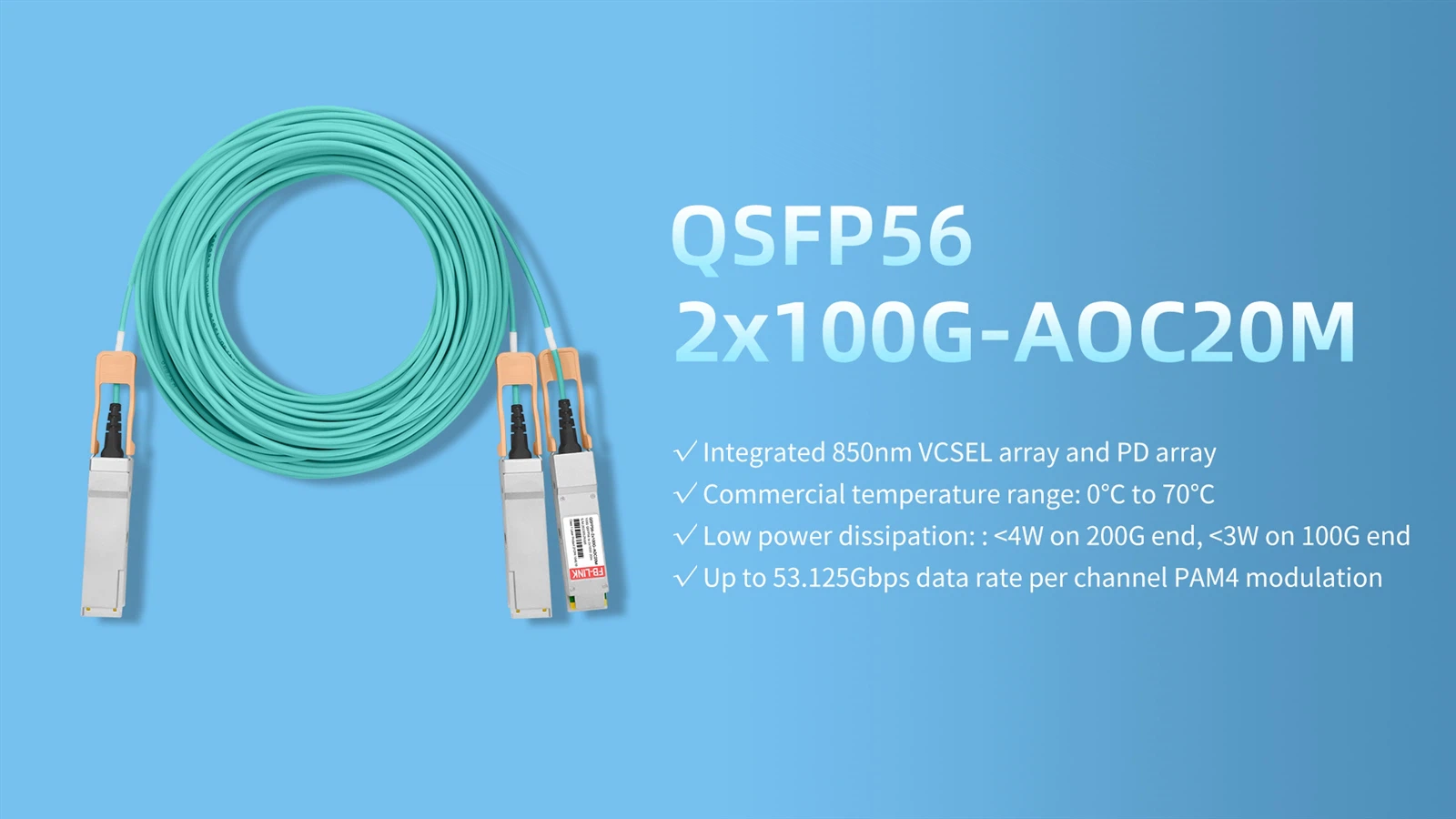

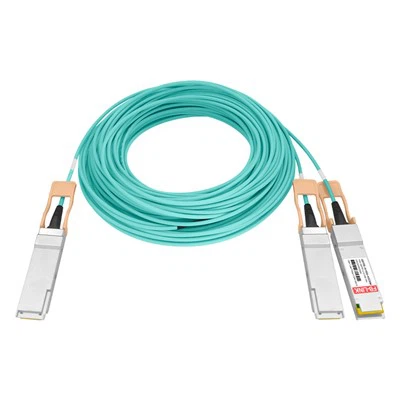

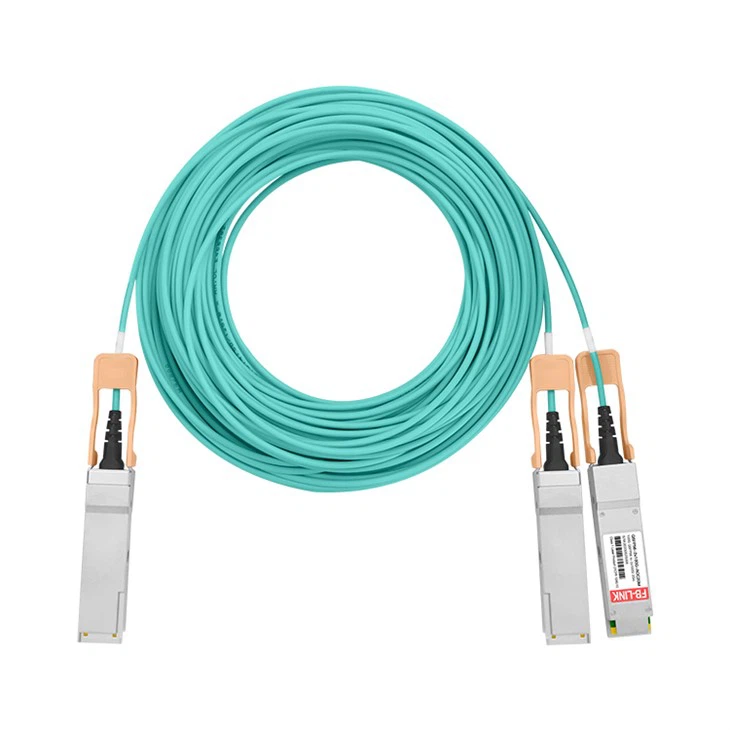

Cablu splitter optic activ MFS1S50-H003E Mellanox 200Gb/s HDR la 2x100Gb/s HDR100 QSFP56 la 2xQSFP56 MMF compatibil

200G QSFP56 AOC (Active Optical Cable) este un cablu de transmisie de mare viteză care este utilizat pentru a conecta dispozitive de rețea, cum ar fi servere, switch-uri, routere și dispozitive de stocare. Cablul are o rată de date de 200 Gbps, care este împărțit în două canale de 100 Gbps fiecare.



200G QSFP56 AOC are o compatibilitate excelentă și poate fi utilizat cu o varietate de dispozitive de rețea care acceptă interfețele QSFP28 și QSFP56, cum ar fi comutatoarele, routerele și serverele 200G QSFP56. Acest lucru îl face o soluție versatilă și eficientă pentru rețelele care necesită lățime de bandă mare și latență scăzută.

Una dintre caracteristicile cheie ale 200G QSFP56 AOC este viteza sa. Poate transfera date la 200 Gbps, ceea ce este mai mult decât suficient pentru a gestiona aplicații cu lățime de bandă mare, cum ar fi streaming video HD, cloud computing și stocare de date pe scară largă. De asemenea, cablul este proiectat pentru a fi eficient din punct de vedere energetic și are un consum redus de energie, ceea ce ajută la reducerea costurilor de operare și la îmbunătățirea eficienței energetice.



200G QSFP56 AOC este ideal pentru o gamă largă de aplicații, inclusiv interconexiuni pentru centre de date, HPC (High Performance Computing), streaming video și audio și cloud computing. De asemenea, este potrivit pentru utilizarea în rețele de mare viteză care necesită latență scăzută și lățime de bandă mare, cum ar fi rețelele financiare și comerciale.



Pe scurt, 200G QSFP56 AOC este un cablu de transmisie de mare viteză care oferă compatibilitate și eficiență excelente. Are multe aplicații în rețelele cu lățime de bandă mare de astăzi, inclusiv interconexiuni pentru centre de date, HPC, cloud computing și multe altele. Viteza și eficiența sa energetică îl fac o alegere atractivă pentru organizațiile care doresc să-și îmbunătățească performanța rețelei și să reducă costurile de operare.



Evaluări maxime absolute

Produs	Modul electric	Protocol	Rata nominală			Specificații		Legătură
			Agregat (Gbps)	Benzi electrice (Gbaud)	ppm	De mare viteză Electric	Pre-FEC BER max
Sfârșit 200G	4X50	IEEE802.3cd	212.5	26,5625 PAM4	±100	200GAUI-4	1E-6 pentru InfiniBand HDR; 2.4E-4 pentru 200GBASE-SR4	0.5~ 100m
La sfârșit de 100G	2X50	IEEE802.3cd	106.25	26,5625 PAM4	±100	200GAUI-4



Parametru	Simbol	Unitate	Min	Max
Temperatura de funcționare a carcasei	Culme	grad	0	70
Interval de temperatură de depozitare	Ts	grad	-40	85
Umiditate relativă	RH	la sută	0	85
Tensiune de alimentare	CCV	V	-0.5	3.6



Condiții de funcționare recomandate

Parametru	Simbol	Unitate	Min	Tip	Max
Gama de temperatură a carcasei de funcționare	Tca	oC	0	/	70
Tensiune de alimentare	CCV	V	3.135	3.3	3.465



Definiție porturi electrice

Parametru	Simbol	Unitate	Min	Tip	Max	Note
Tensiunea de alimentare	CCV	V	3.135	3.3	3.465
Consumul de energie	Pc	W			4	Sfârșit 200G
					3	Sfârșit 100G
Transmiţător
Impedanță diferențială de intrare	RIN	Ω	80	100	120
Swing de intrare de date cu un singur capăt	VIN	mVp-p	90		500
Tensiune de dezactivare transmisie	VDIS	V	2		VCCHOST
Tensiune de activare transmisie	VEN	V	VEE		VEE plus 0.8
Tensiune de afirmare a erorii de transmisie	VFA	V	2		VCCHOST
Tensiune de dezactivare a erorii de transmisie	VFDA	V	VEE		VEE plus 0.8
Receptor
Swing de ieșire de date cu un singur capăt	VOD	mVp-p	200		500
LOS Vina	VLOSFT	V	2		VCCHOST
LOS Normal	VLOSNR	V	VEE		VEE plus 0.8
Nepotrivire de terminare diferențială		la sută			10
Comunicarea IIC
Frecvența ceasului IIC	-	KHZ	/	100	400
întinderea ceasului	-	S.U.A	/	/	500



Pin Descriere

Interfața electrică cu transceiver este un conector de margine cu 38 de pini. Cei 38 de pini oferă date de mare viteză, semnale de monitorizare și control cu ​​viteză redusă, comunicație I2C, conectivitate de alimentare și la sol. Vederile de sus și de jos ale conectorului sunt furnizate mai jos, precum și un tabel care prezintă numerotarea contactelor, simbolul și descrierea completă.



Pin	Simbol	Nume/Descriere
1	GND	Sol
2	Tx2n	Canalul 2 Transmițător Intrare de date inversată
3	Tx2p	Canalul 2 Transmițător Intrare de date neinversată
4	GND	Sol
5	Tx4n	Canalul 4 Transmițător Intrare de date inversată
6	Tx4p	Canalul 4 Transmițător Intrare de date neinversată
7	GND	Sol
8	ModSelL	Selectare modul
9	ResetareL	Resetare modul
10	Vcc Rx	plus receptor de alimentare 3,3 V
11	SCL	2-ceasul interfeței seriale cu fir
12	SDA	2-cablați datele interfeței seriale
13	GND	Sol
14	Rx3p	Canal 3 Receptor Ieșire de date neinversată
15	Rx3n	Canal 3 Receptor Ieșire de date inversată
16	GND	Sol
17	Rx1p	Canal 1 Receptor Ieșire de date neinversată
18	Rx1n	Canal 1 Receptor Ieșire de date inversată
19	GND	Sol
20	GND	Sol
21	Rx2n	Canal 2 Receptor Ieșire de date inversată
22	Rx2p	Canal 2 Receptor Ieșire de date neinversată
23	GND	Sol
24	Rx4n	Canalul 4 Receptor Ieșire de date inversată
25	Rx4p	Canal 4 Receptor Ieșire de date neinversată
26	GND	Sol
27	ModPrsL	Modul Prezent
28	Intl	Întrerupe
29	Vcc Tx	plus transmițător de alimentare 3,3 V
30	Vcc1	plus sursa de alimentare de 3,3 V
31	LPMode	Mod economisire baterie
32	GND	Sol
33	Tx3p	Canalul 3 Transmițător Intrare de date neinversată
34	Tx3n	Canal 3 Transmițător Intrare de date inversată
35	GND	Sol
36	Tx1p	Canal 1 Transmițător Intrare de date neinversată
37	Tx1n	Canal 1 Transmițător Intrare de date inversată
38	GND	Sol
